胶合棱镜
五棱镜胶合镜组
适用于需要偏转和分光的应用。图像不发生旋转。
通用技术规格
| 参数 | 规格 | ||||
| 材质 | H-K9L,H-BaK7 | ||||
| 尺寸 | 4-120mm | ||||
| 尺寸公差 | ±0.1mm | ||||
| 角精度 | ±30″ | ||||
| 表面处理 | 可选镀膜：增透膜、反射膜；喷黑漆等。 | ||||
| 平行度 | ±1′ | ||||
| 表面平整度 | λ/2(Φ60) | ||||
| 表面质量 | 40-20 | ||||
分光胶合棱镜
由两个三棱镜胶合在一起构建而成，在棱镜斜边选择镀制特定的光学薄膜，可以实现不同透过比例的分光功能。如标准膜是指定透过/反射比例，但光束是部分偏振的；或者是消偏振分光膜，在指定透过/反射比例的同时对S光和P光在透射光和反射光里的比例进行平衡控制；还可以是镀制偏振分光膜，使大部分P光能透过，而绝大部分S光被反射。
通用技术规格
| 参数 | 规格 | ||||
| 材质 | H-K9L,H-BaK7 | ||||
| 尺寸 | 2-120mm | ||||
| 尺寸公差 | ±0.2mm | ||||
| 角精度 | ±3′ | ||||
| 表面处理 | 可选镀膜：增透膜、分光膜、喷黑漆等。 | ||||
| 平行度 | ±3′ | ||||
| 表面平整度 | λ/2(Φ60) | ||||
| 表面质量 | 40-20 | ||||

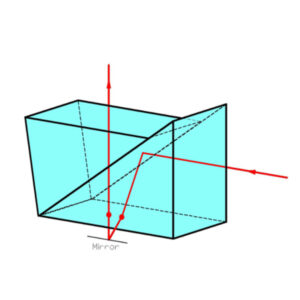

TIR胶合棱镜
由两片三棱镜胶合而成，中间保留有一定的空气间隙以实现光路全内反射。常见用于DLP光机系统。
通用技术规格
| 参数 | 规格 | ||||
| 材质 | H-K9L,H-BaK7 | ||||
| 尺寸 | 2-120mm | ||||
| 尺寸公差 | ±0.15mm | ||||
| 角精度 | ±3′ | ||||
| 表面处理 | 可选镀膜：增透膜；喷黑漆等。 | ||||
| 平行度 | ±3′ | ||||
| 表面平整度 | λ/2(Φ60) | ||||
| 表面质量 | 40-20 | ||||
移轴胶合棱镜
由三个直角三棱镜胶合而成。适用于使光束偏移，不会使其发生偏转，但图像会发生180度旋转。
通用技术规格
| 参数 | 规格 | ||||
| 材质 | H-K9L,H-BaK7 | ||||
| 尺寸 | 8-60mm | ||||
| 尺寸公差 | ±0.1mm | ||||
| 角精度 | ±8′ | ||||
| 表面处理 | 增透膜 | ||||
| 平行度 | ±3′ | ||||
| 表面平整度 | λ/2(Φ60) | ||||
| 表面质量 | 40-20 | ||||
阿贝胶合棱镜
适用于图像180旋转，保持光束方向不变。
通用技术规格
| 参数 | 规格 | ||||
| 材质 | H-K9L,H-BaK7 | ||||
| 尺寸 | 6-120mm | ||||
| 尺寸公差 | ±0.05mm | ||||
| 光束偏转 | 0 | ||||
| 角精度 | ±3″ | ||||
| 表面处理 | 可选镀膜：增透膜、反射膜；喷黑漆等。 | ||||
| 平行度 | 3′ | ||||
| 表面平整度 | λ/2(Φ60) | ||||
| 表面质量 | 40-20 | ||||
